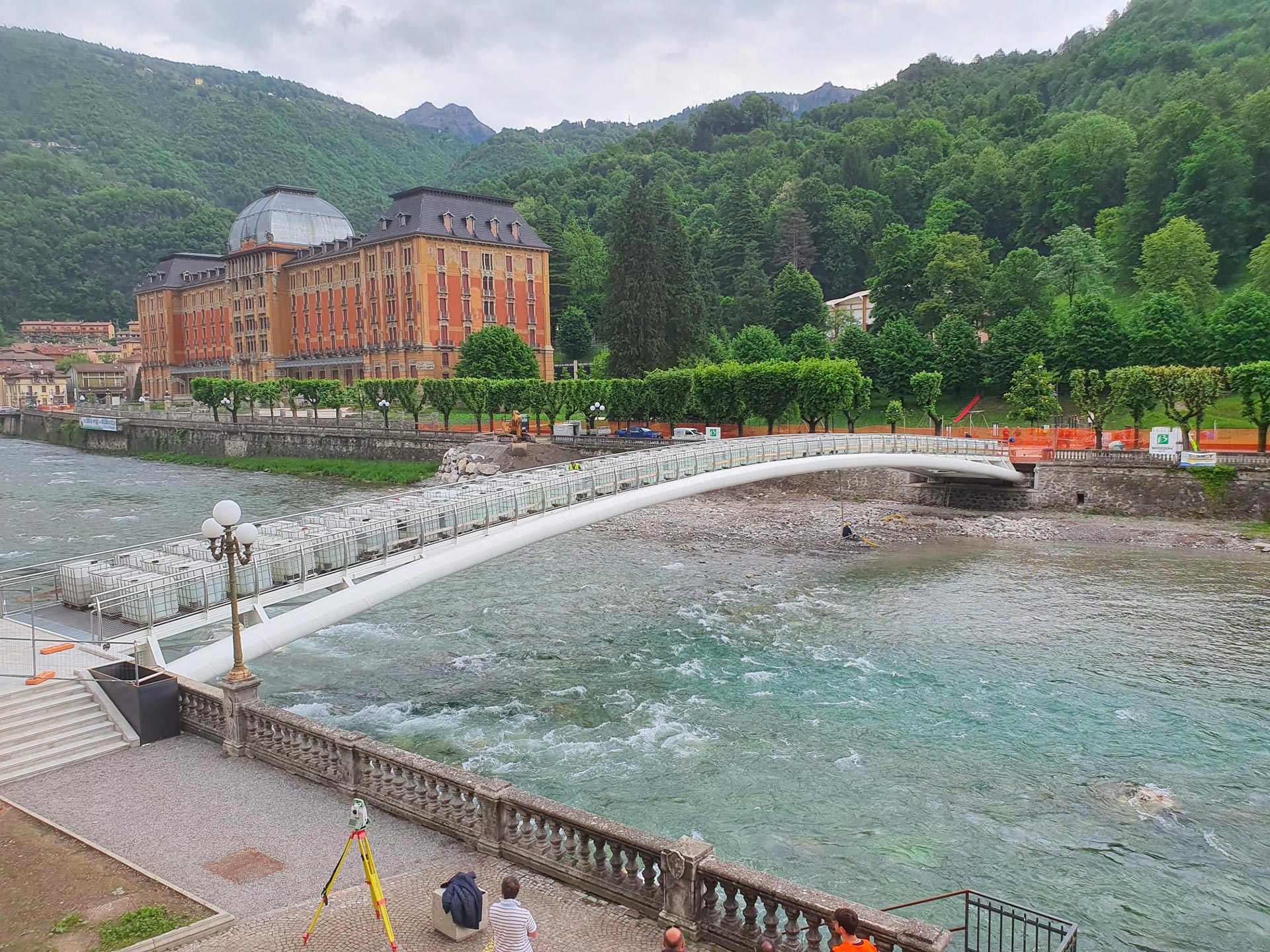

Passerella ciclopedonale “Dario Acquaroli” sul Fiume Brembo

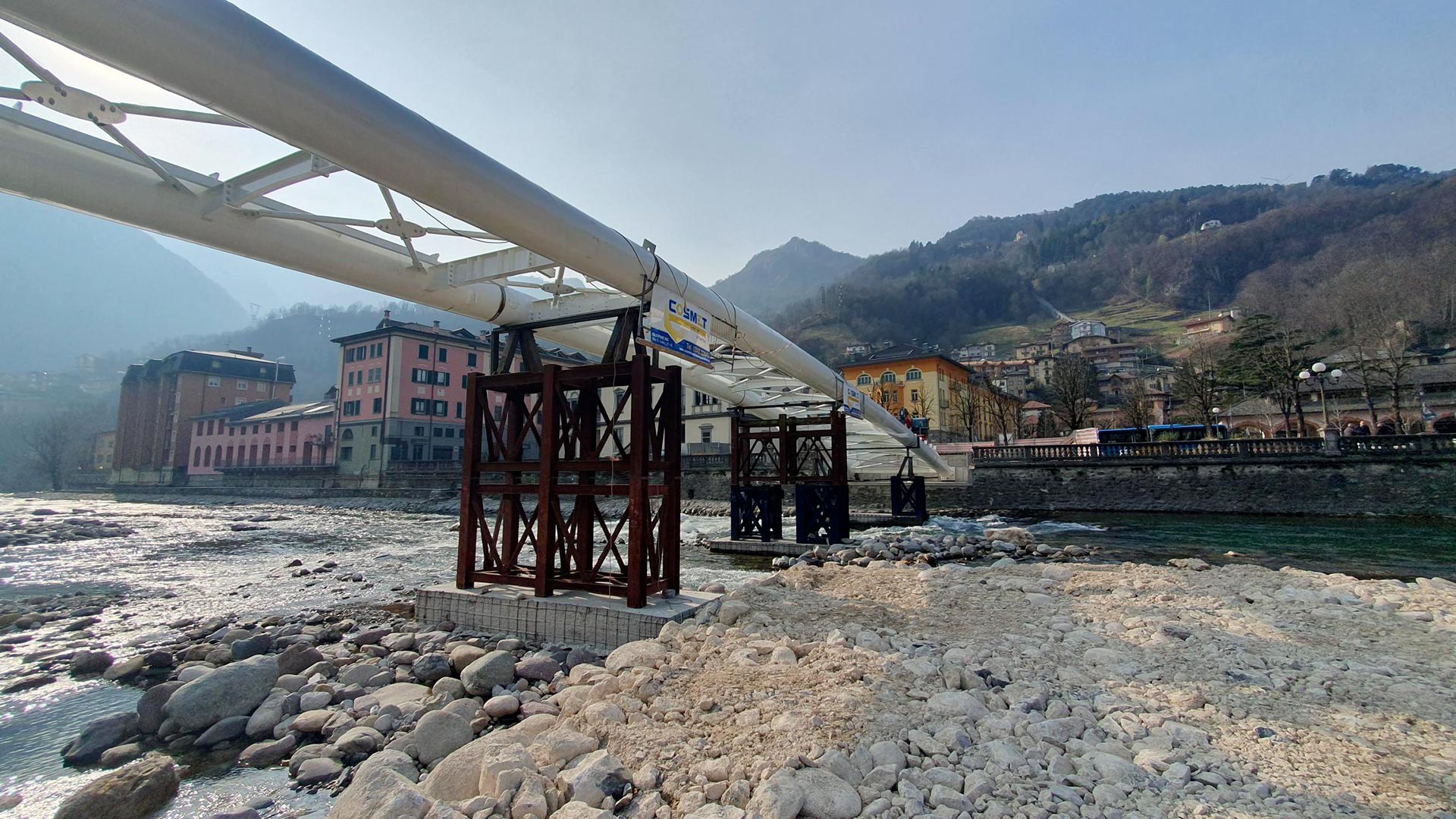

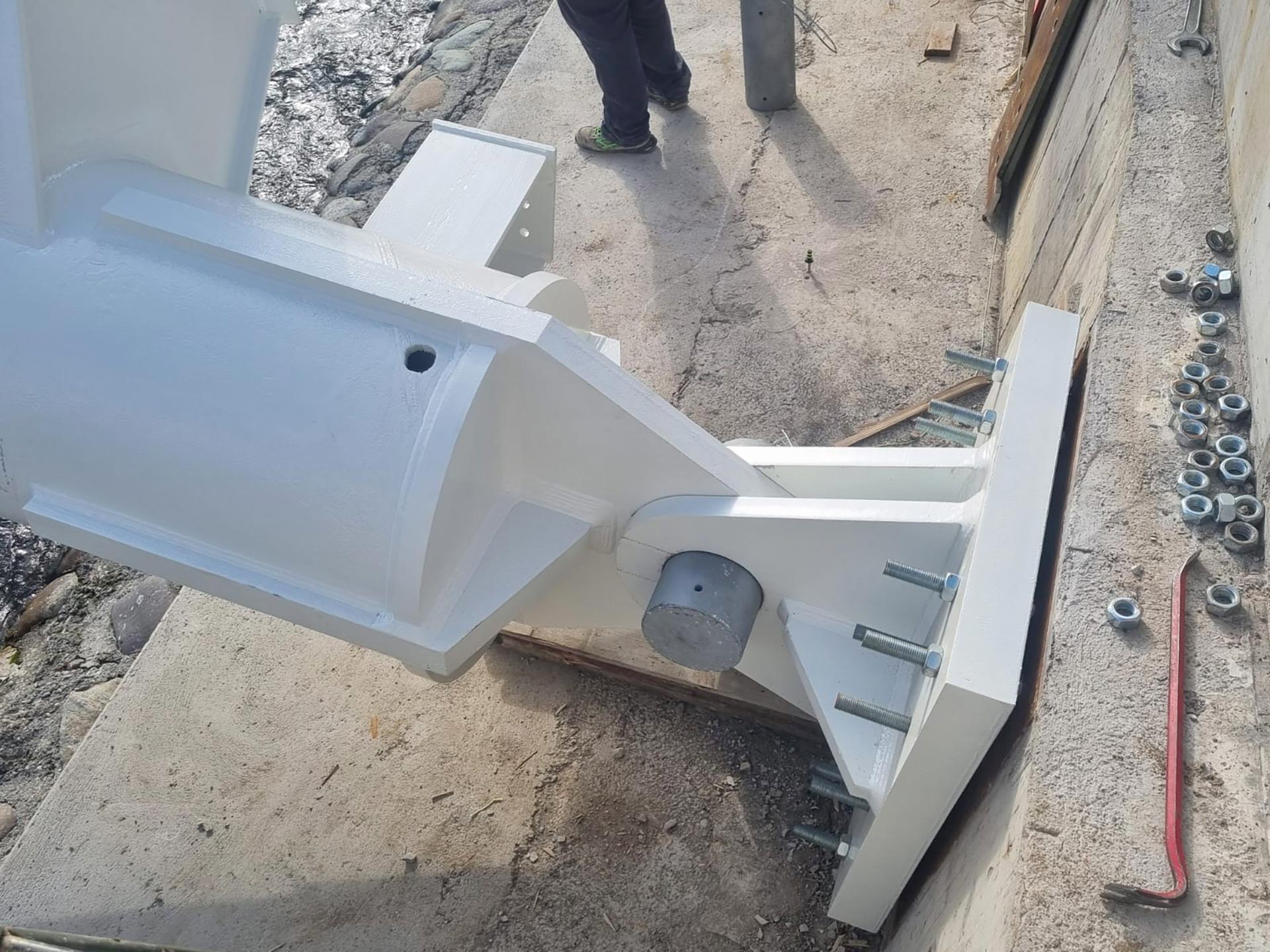

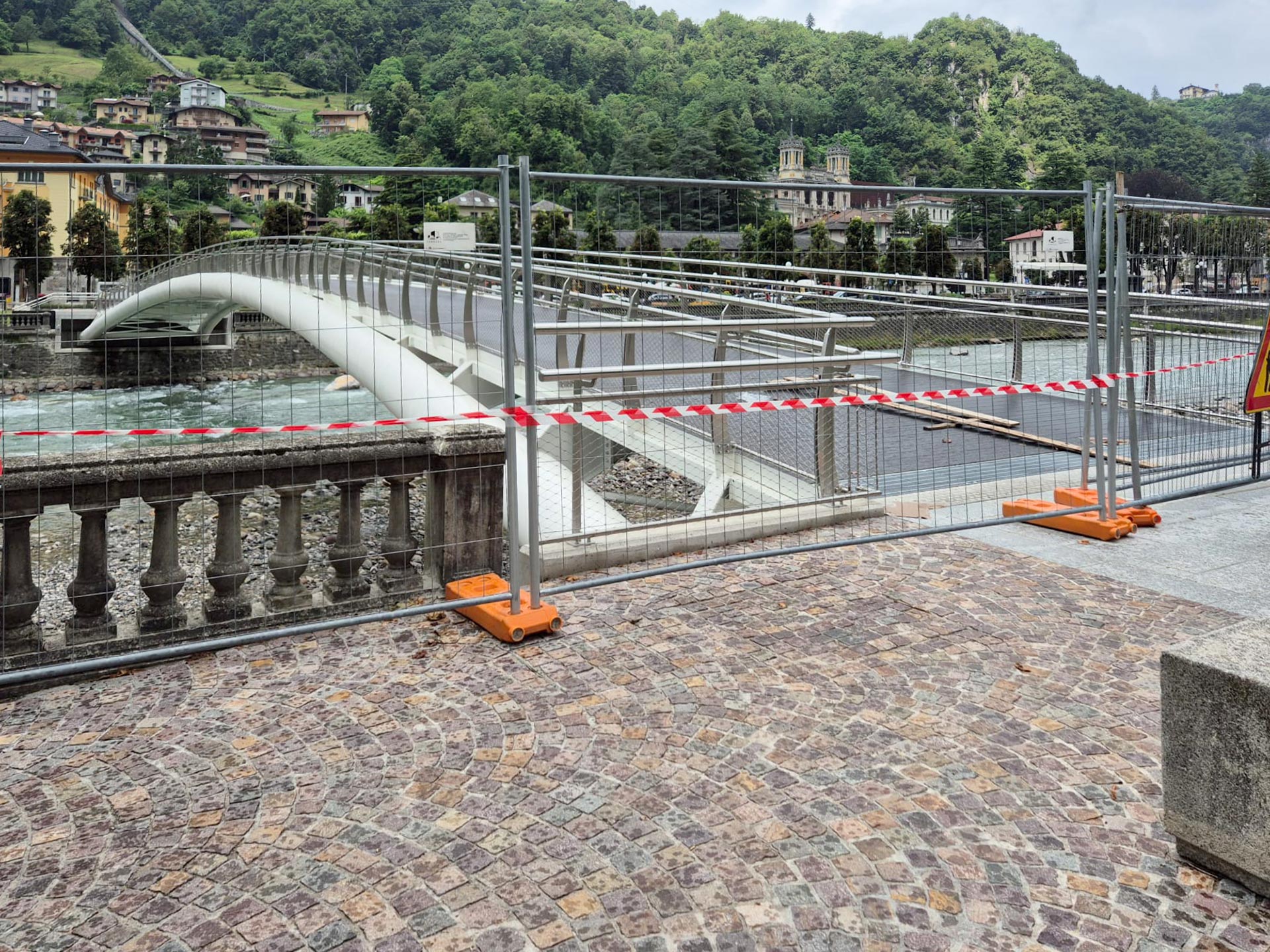

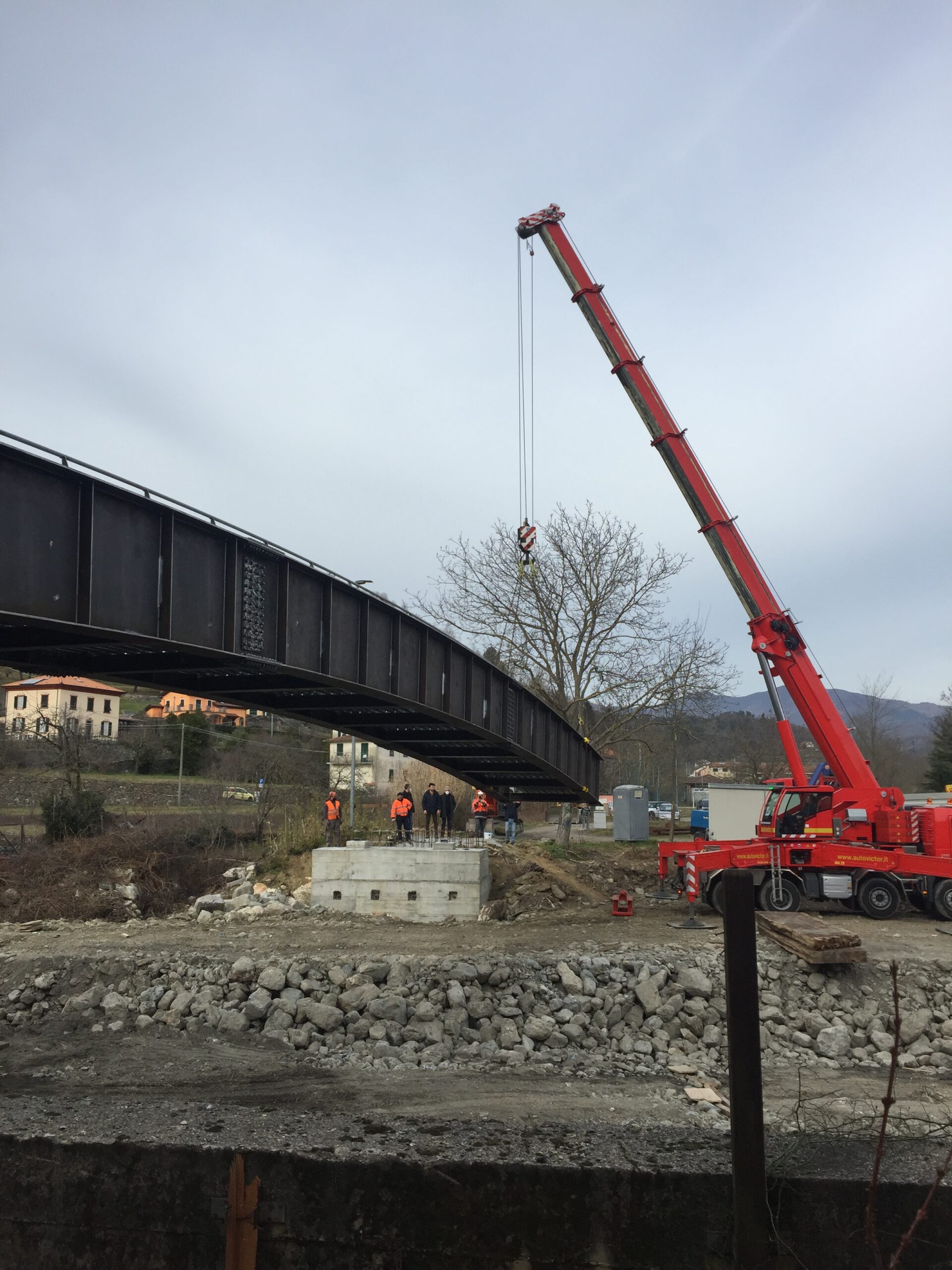

La passerella ciclopedonale in oggetto è composta da un’unica campata avente luce 70 mt con la conformazione tipica dell’arco ribassato e rastremato, infatti, in corrispondenza delle pile di appoggio il manufatto presenta una larghezza complessiva di 6,70 mt mentre in mezzeria di 3,50 mt.

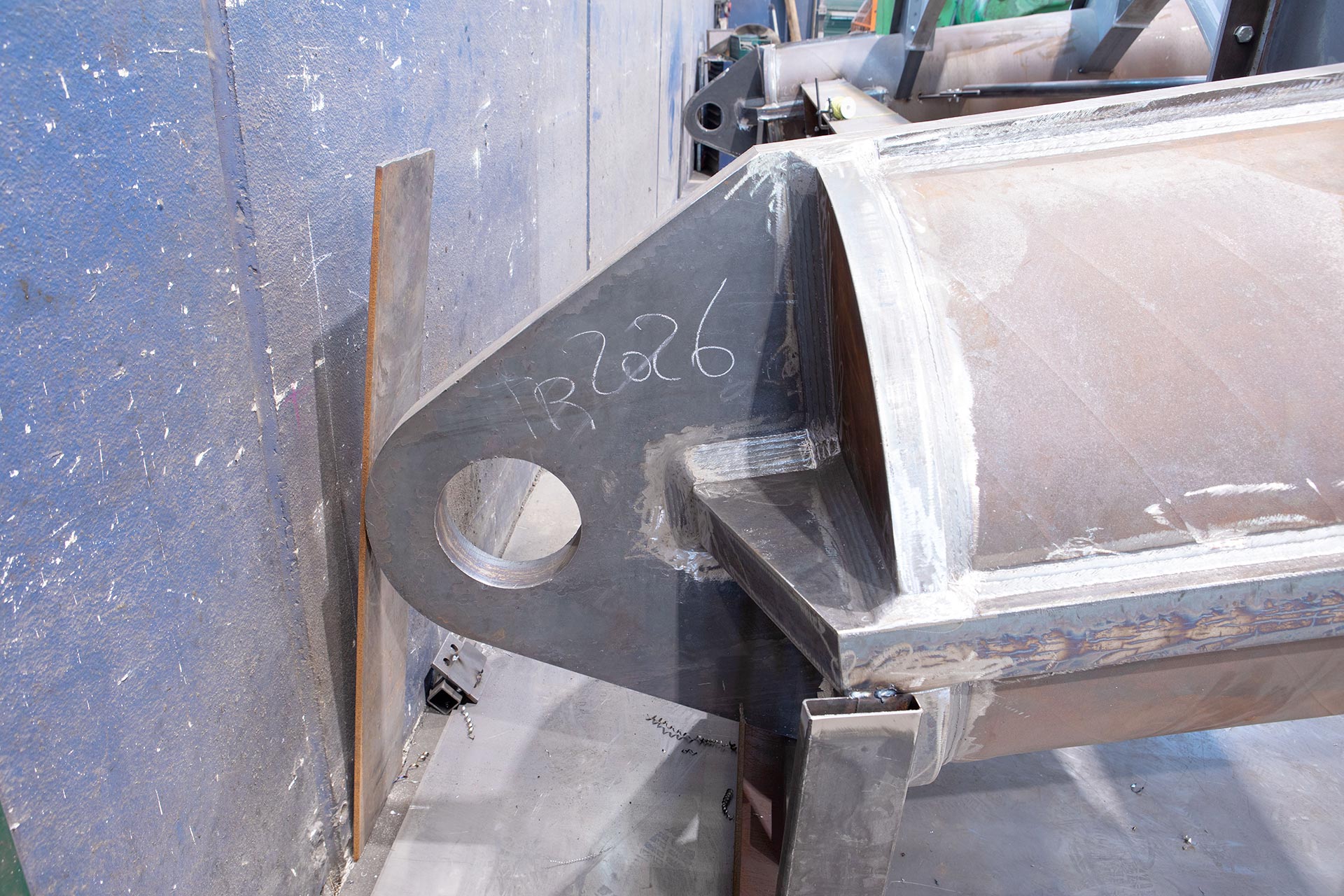

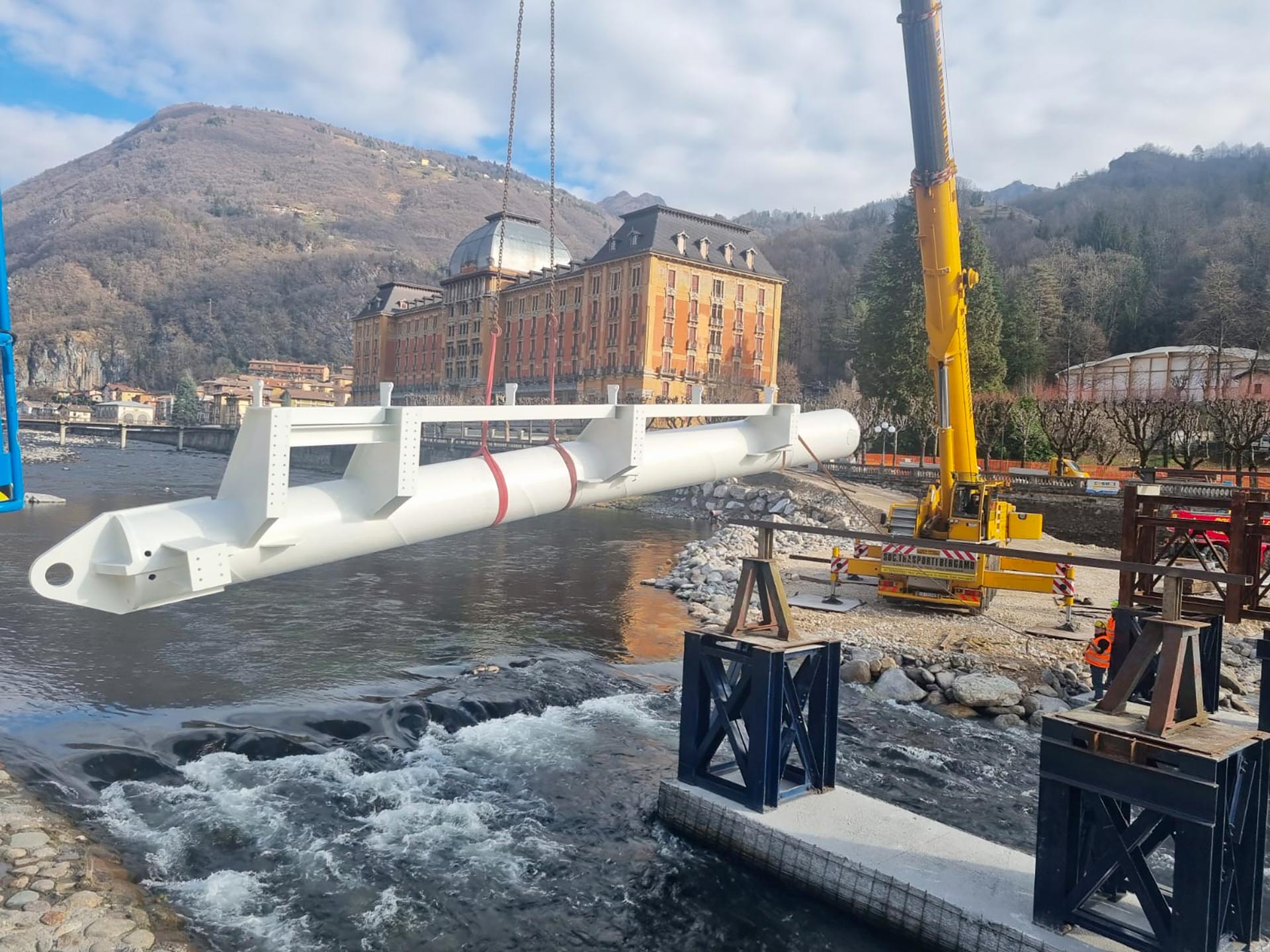

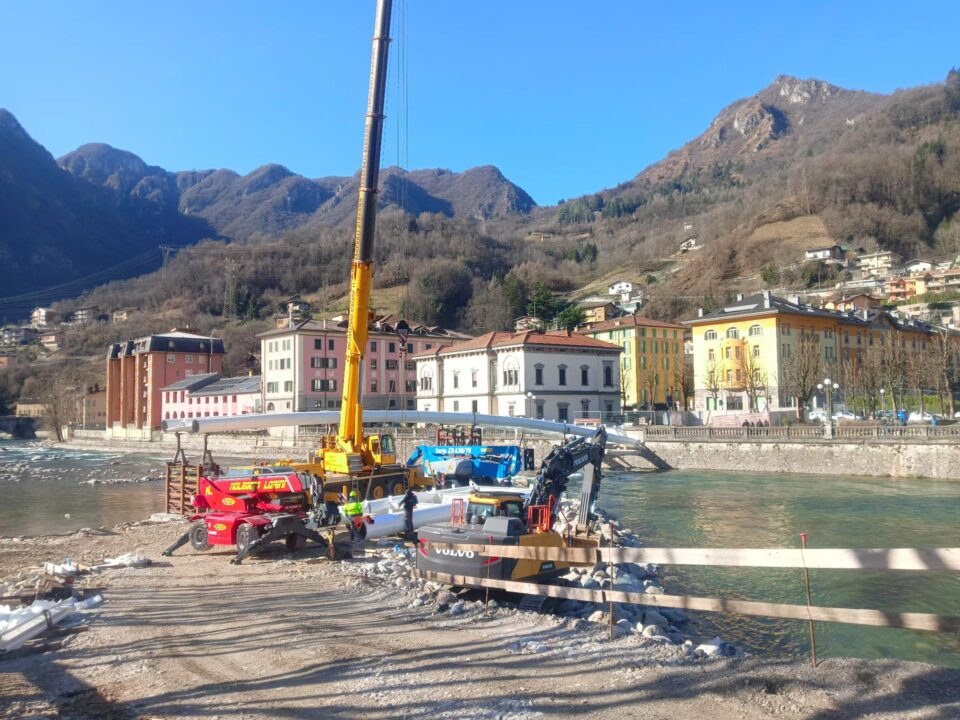

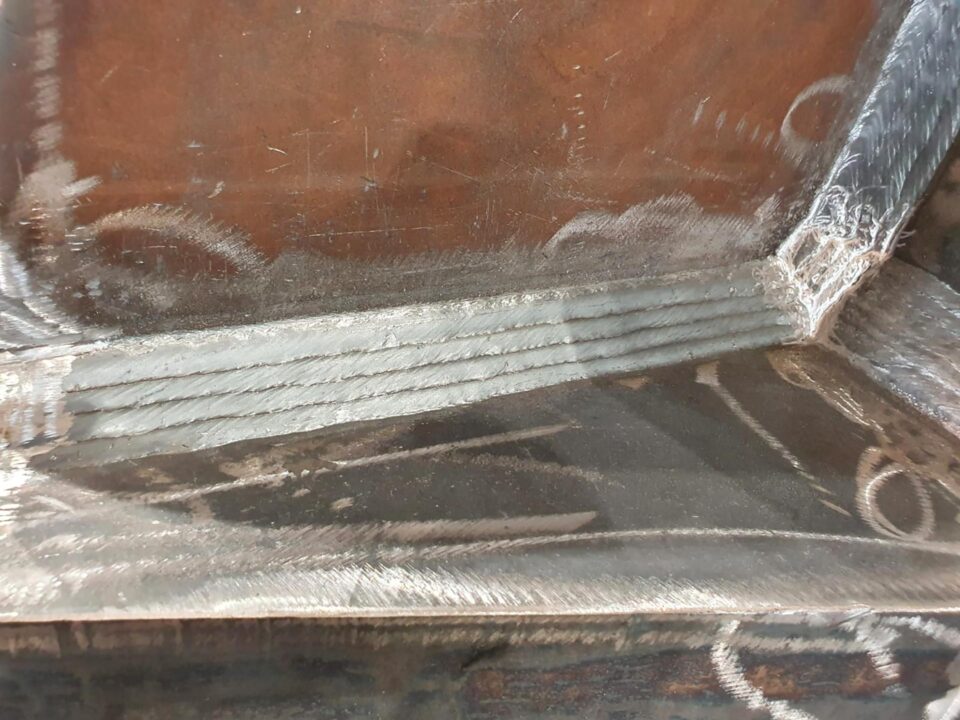

I profili portanti principali sono realizzati in tubo circolare diametro 800 mm, spessore 20 mm in acciaio al carbonio in qualità S355J2, saldati tra di loro in opera per formare l’arco ribassato. Il 100% delle saldature realizzate in sito, circa 380 ml complessivi, è stato testato in cantiere mediante controlli ultrasonici.

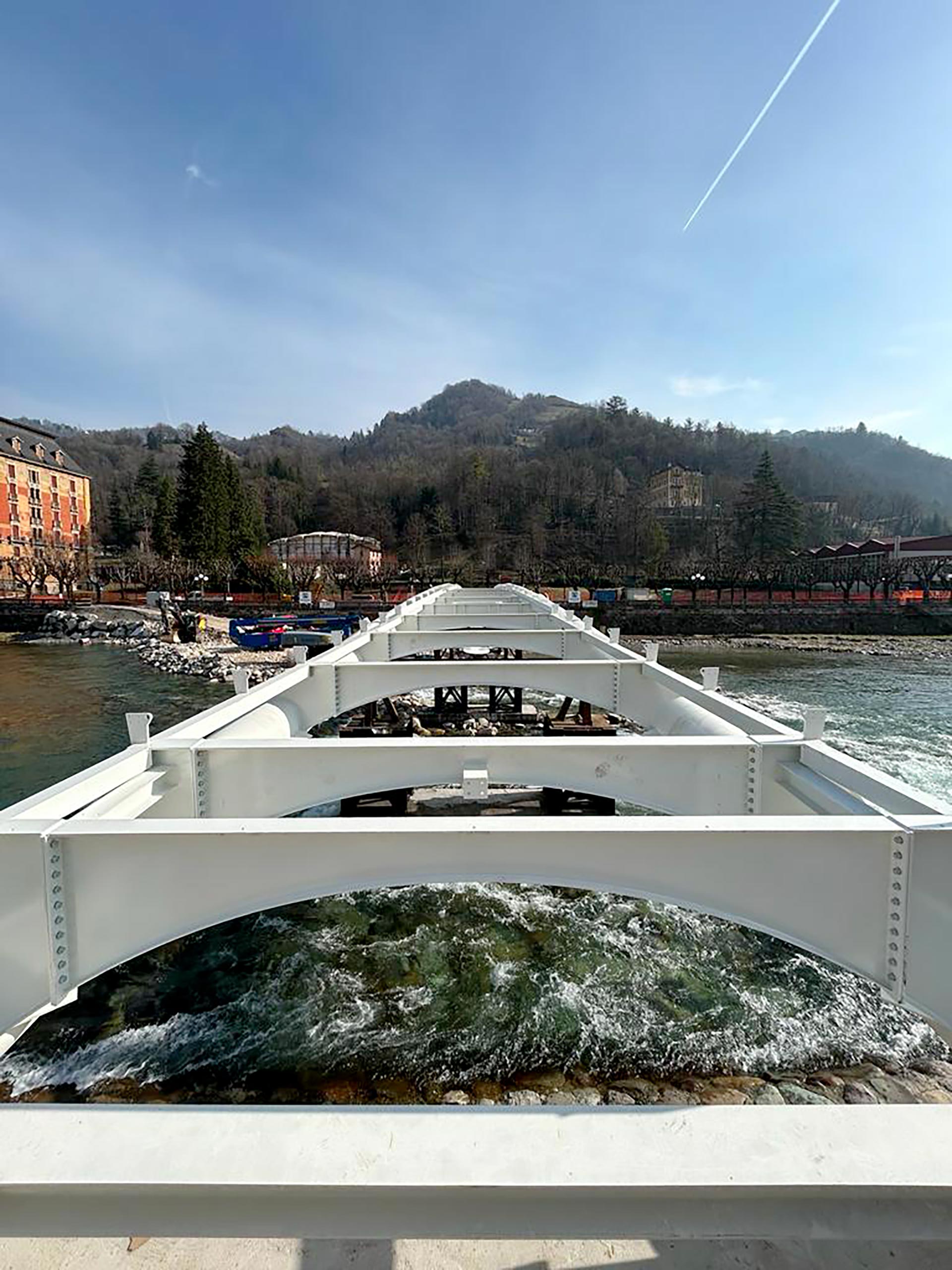

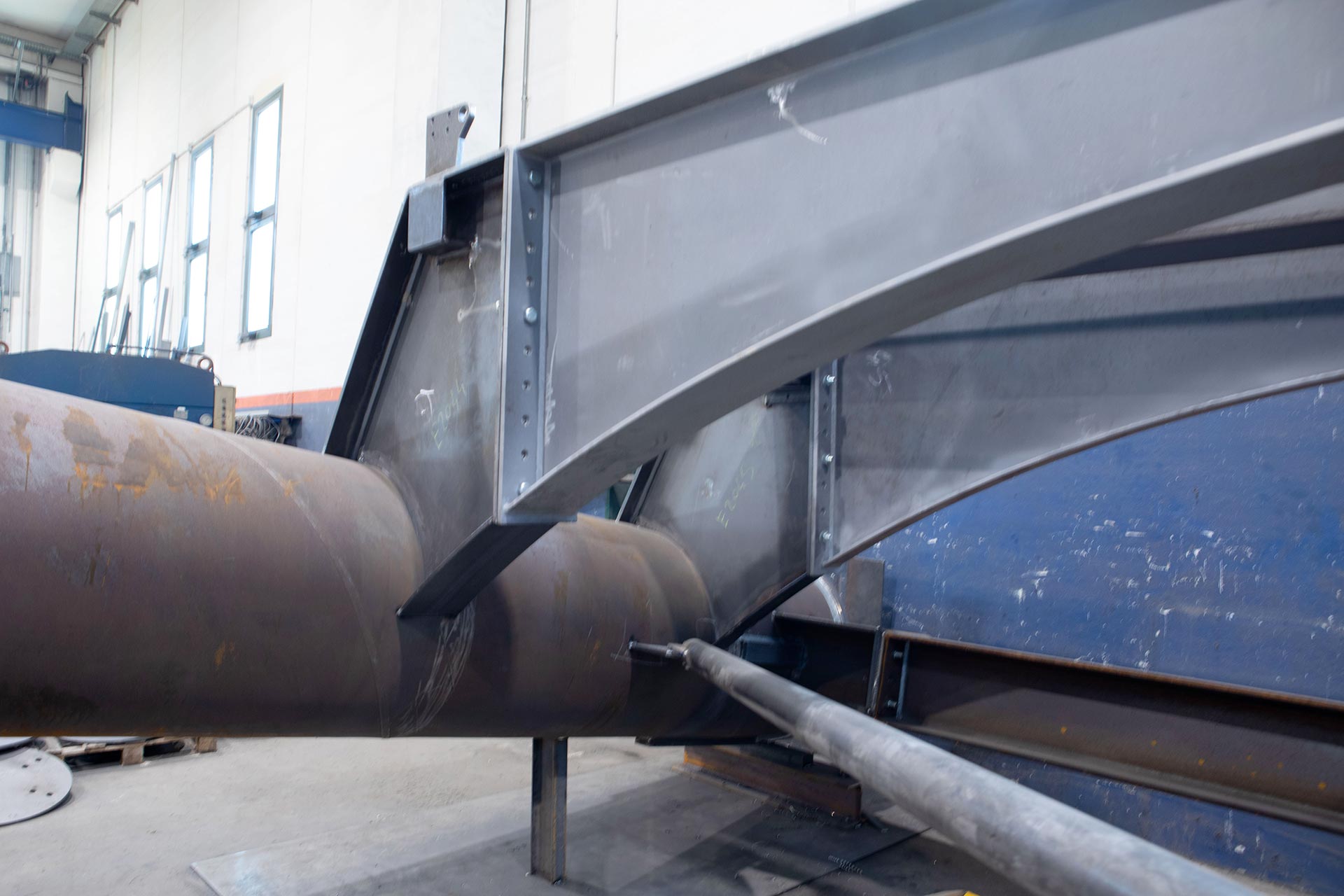

I traversi secondari, installati a passo costante di 3 mt, sono realizzati in trave composta avente ala superiore in piatto 150 mm spessore 15 mm, ala inferiore in piatto 100 mm spessore 10 mm e anima centrale ad altezza variabile spessore 10 mm. I controventi di piano, installati per ogni campata, sono costituiti da tubi circolari incrociati diametro Ø88,9 mm, spessore 5 mm.

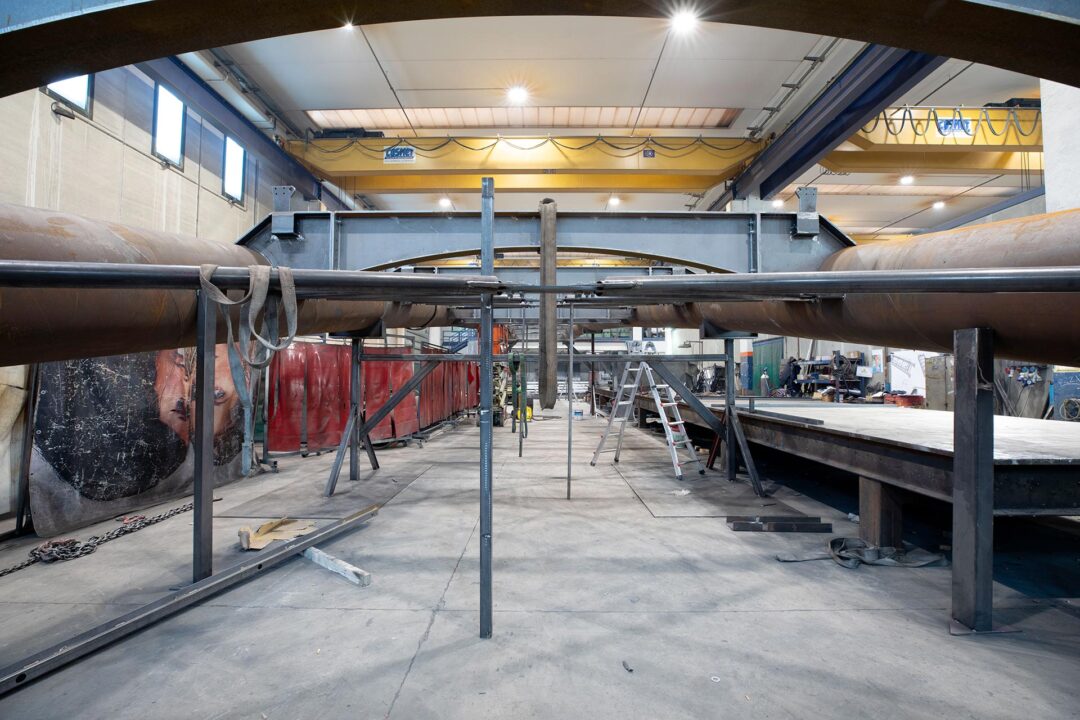

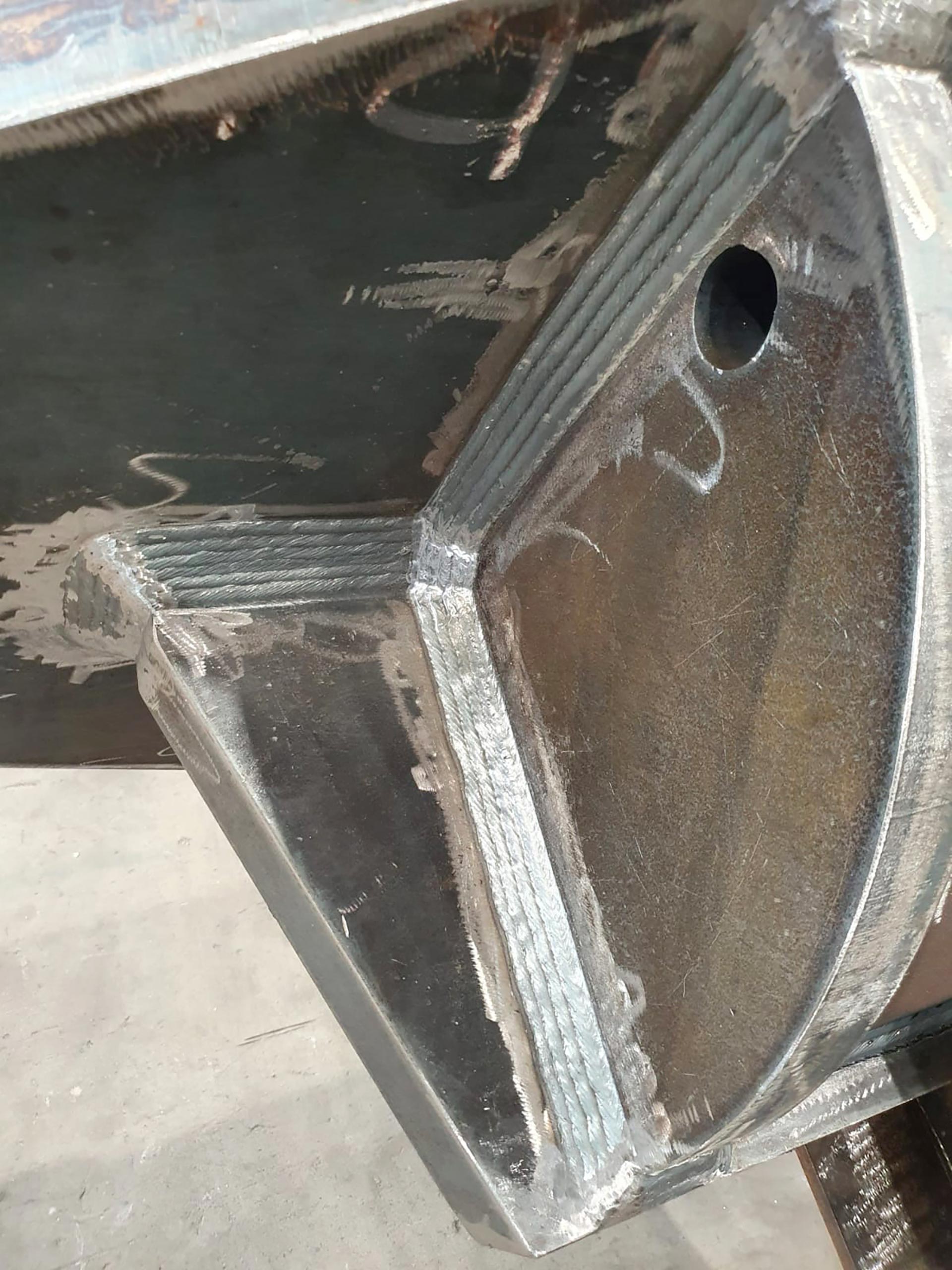

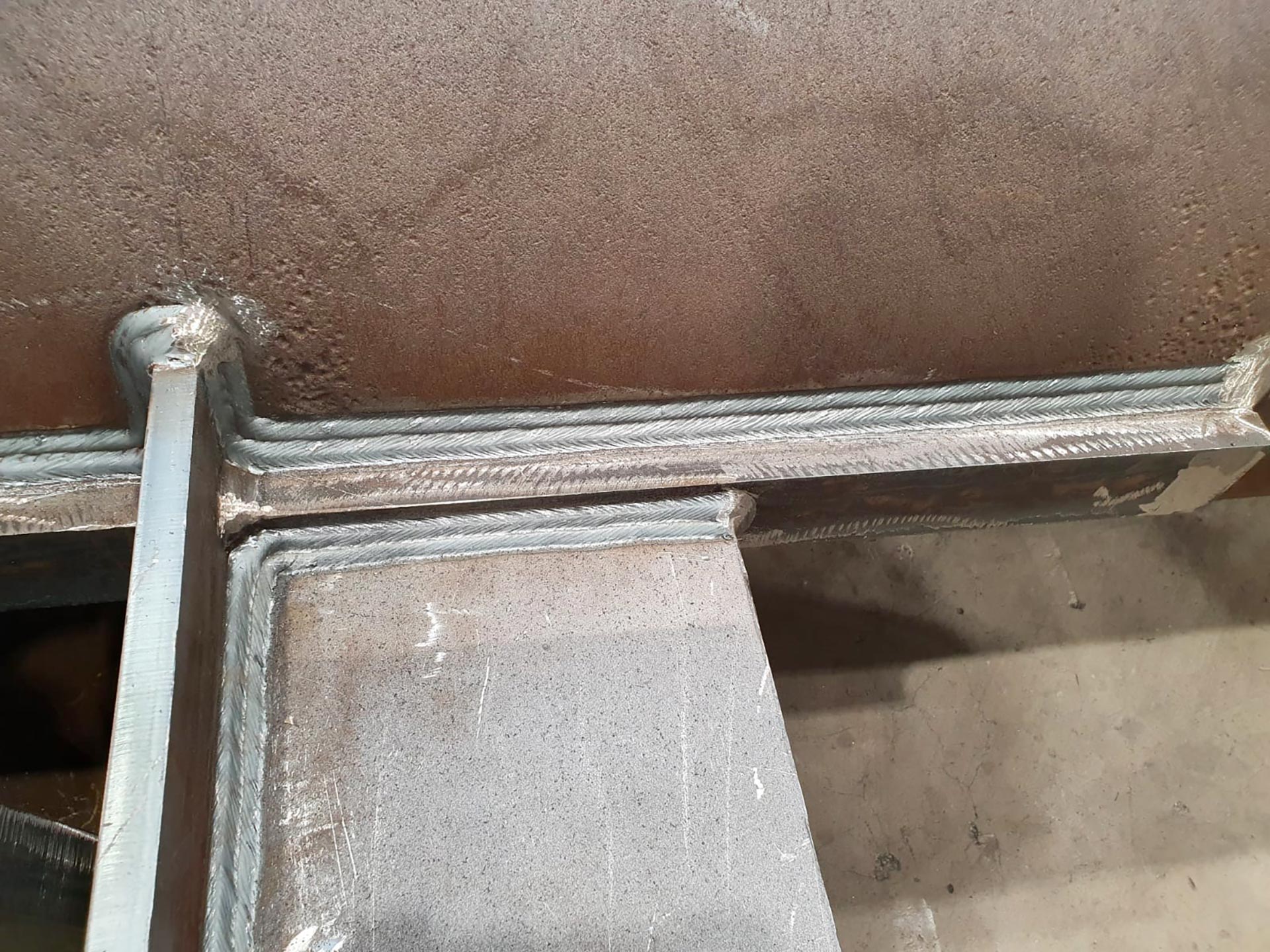

Vista la complessità della struttura si è reso necessario realizzare il pre-montaggio dell’intero manufatto, il 100% delle saldature effettuate in officina è stato infine testato con controlli magnetoscopici.

Tutte le carpenterie metalliche sono trattate con un ciclo di zincatura a caldo per immersione conforme alla normativa UNI EN ISO1461:2009 e verniciatura finale a liquido, previo idoneo trattamento delle superfici.

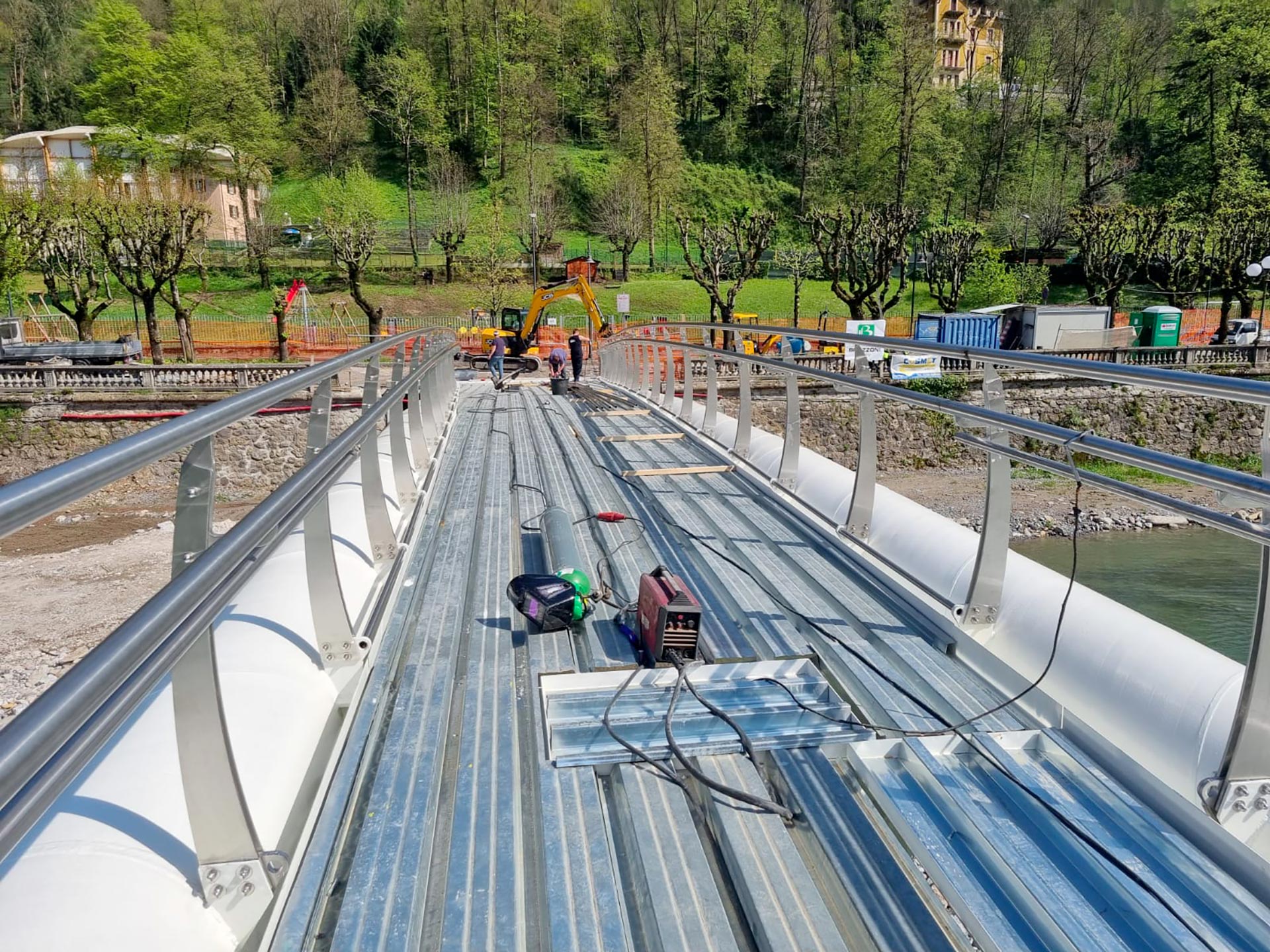

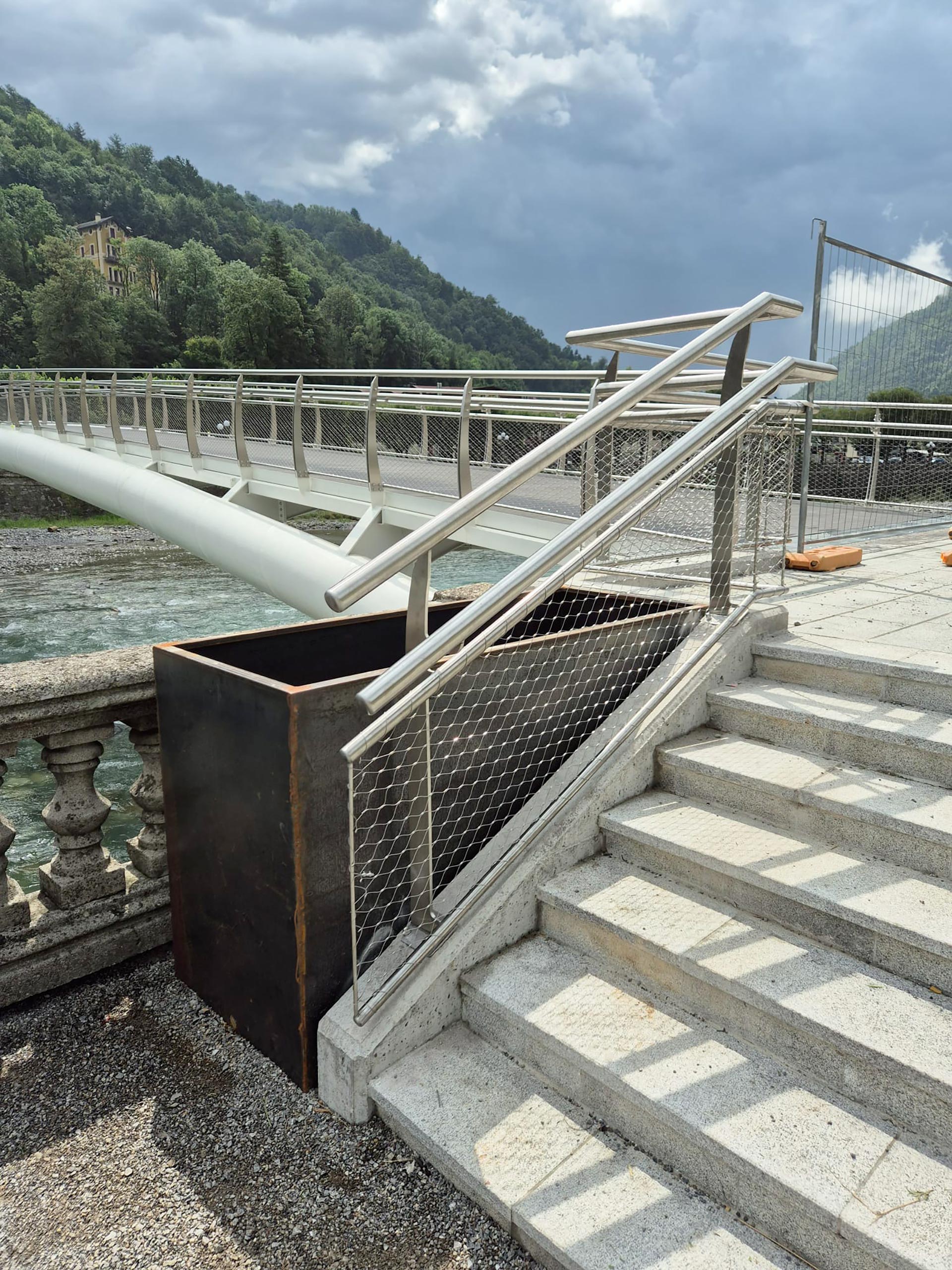

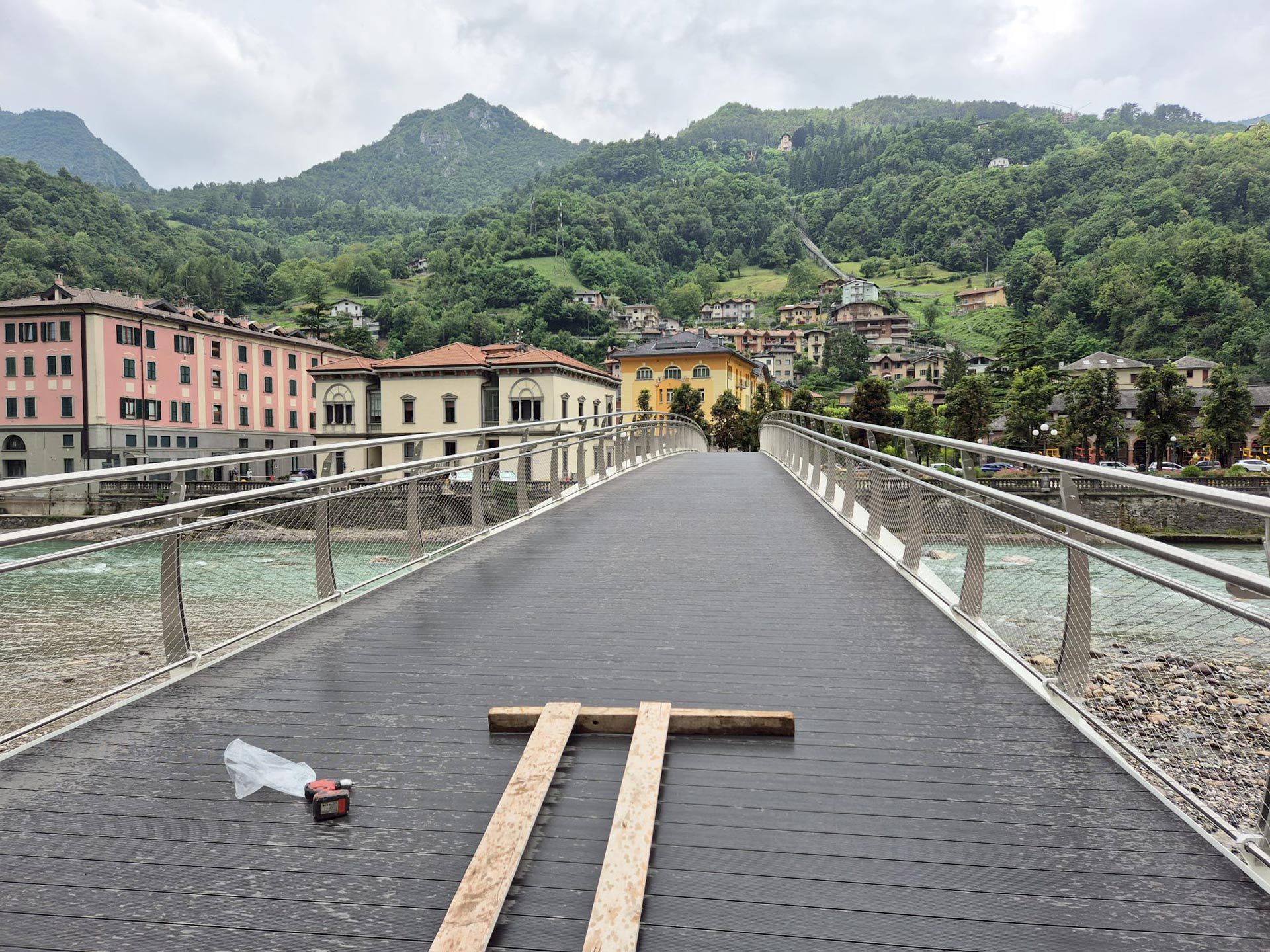

Completano l’opera il piano strutturale in lamiera grecata collaborante zincata, il piano di calpestio pedonale in legno composito biocompatibile di fibra naturale e i parapetti metallici in acciaio inox AISI304 spazzolato.
